No herramientas de la medida del diámetro del filamento del contacto para el equipo de medida del diámetro

Non Contact Filament Diameter Measurement Tools for Diameter Measuring Equipment
Non Contact Filament Diameter Measurement Tools for Diameter Measuring Equipment Non Contact Filament Diameter Measurement Tools for Diameter Measuring Equipment

Ampliación de imagen :  No herramientas de la medida del diámetro del filamento del contacto para el equipo de medida del diámetro

Datos del producto:
Lugar de origen: China Zhengzhou
Nombre de la marca: Mercury-tech
Certificación: ISO9001
Número de modelo: CDM03
Pago y Envío Términos:
Cantidad de orden mínima: 1 PC
Precio: negotiable
Detalles de empaquetado: Cuadro de madera o cartón
Tiempo de entrega: En tres días después de conseguir su pago
Condiciones de pago: T/T
Capacidad de la fuente: 500 Set / Sets por mes
Contacto
Descripción detallada del producto
Precisión: 0.001 mm Resolución: 0.001 mm
El tipo: Herramienta de medición Utilización: Máquina de prueba auto
Número de modelo: CDM03 El color: El azul
Resaltar:

medida del diámetro del laser

,

diámetro del indicador de alambre

,

herramientas de la medida del diámetro del filamento

Instrumentos de medición del diámetro del filamento sin contacto Equipo de medición del diámetro.

El instrumento de medición del diámetro del filamento es la entrega de la encuesta de alta precisión que utiliza el escaneo CCD para llevar a cabo la encuesta en línea sin contacto.etc. con la medición y el control. puede mostrar simultáneamente el diámetro de la seda y la fibra, redondez.



1. Parámetros técnicos

Modelo Rango de medición Diferenciación Precisión
El LDM-25 0.2-20 mm 0.001 Las mediciones de los valores de las emisiones de gases de efecto invernadero se realizarán en el momento en que se produzca el ensayo.
El CDM-03 0.01-2 mm 0.001 Las mediciones de los valores de las emisiones de gases de efecto invernadero se realizarán en el momento en que se produzca el ensayo.



No herramientas de la medida del diámetro del filamento del contacto para el equipo de medida del diámetro 0

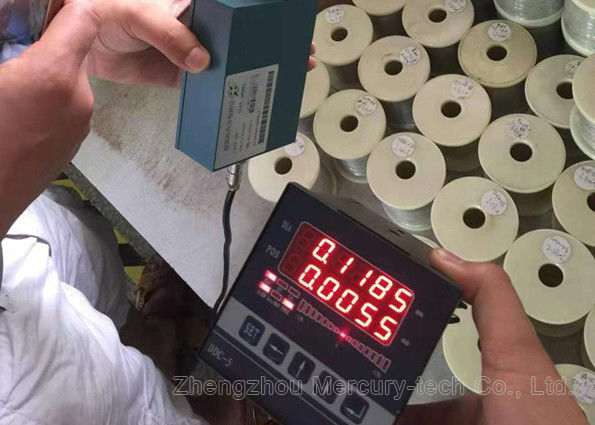

                                  Figura 1. Medición del diámetro CDM03



3Los indicadores de rendimiento:
Medición: escaneo láser
Laser: láser de semiconductor rojo visible
Potencia de salida del láser: < 2 mW
Válvulas de carga de los motores de combustión interna
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: < 85% de HRC
Modo de trabajo: continuo
Consumo de energía: < 30 W
Las dimensiones:
La cabeza de medición: 372 mm × 360 mm × 60 mm



4. El dispositivo con las siguientes características
1Se puede conectar PLC, computadora industrial.
2. RROFIBUS-DP se puede asignar y MODBUS convertidor y PLC, IPC Connect.
3Puede equiparse con un controlador remoto DDC-5, en la extrusora y control de retroalimentación automático para controlar la tolerancia, mejorar la calidad del producto, reducir el consumo.



Dispositivo de medición del diámetro del láser compacto para filamentos

Una breve introducción
LDM1025 Dispositivo láser de diámetro compacto de eje único es el dispositivo de alta precisión que utiliza el escaneo láser para realizar la medición en línea sin contacto.Se utiliza principalmente para medir el diámetro exterior y ajustar el tornillo de la extrusora o la velocidad de tracción, para controlar el diámetro exterior.


LDM2025 Dispositivo de diámetro láser compacto de doble eje es el dispositivo de alta precisión que utiliza el escaneo láser para llevar a cabo la medición en línea sin contacto.Es (a saber, el eje X y el eje Y) medir simultáneamente el diámetro en dos direccionesLa unidad de visualización puede mostrar simultáneamente el valor medio del diámetro y la redondez del alambre y la tubería.



No herramientas de la medida del diámetro del filamento del contacto para el equipo de medida del diámetro 1

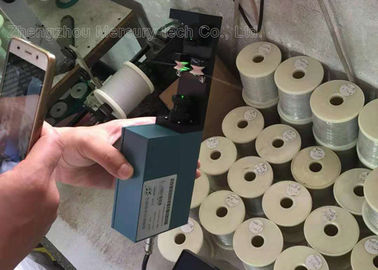

             Figura 2. Medidor de diámetro LDM1025 y LDM2025



Parámetros técnicos:

LDM1025 Medidor de diámetro láser compacto de eje único

El tipo Medidor de diámetro láser compacto
Cabeza de medición LDM1025
El controlador DDC-7202
Tamaño de la puerta 25 mm
Rango de medición 0.1 mm - 20 mm
Min Tamaño medido 0.1 mm
Tipo de láser

Rojo visual

Lasers semiconductores de 660 mm
Precisión ± 0,0005 mm
Repetibilidad 0.00015 mm
Velocidad de recogida de datos Se trata de un sistema de control de las emisiones de gases de escape.
Velocidad máxima de exploración 82 m/s
Temperatura -10 - 50 °C
Humedad Entre 35% y 85%
Peso neto 1.4Kg
Dimensión 263.5 × 80 × 45 mm
Tipo de pantalla 4.3 pulgadas de pantalla táctil
Unidades de medición mm o pulgada
Resolución ajustable

0.0001 mm - 0,1 mm

0.00001 pulgadas - 0.01 pulgadas
Salida del relé de alarma 2 Terminal NO o NC
Salida analógica +TOL-,Tol de salida PIC de salida
Válvula de control: 16 bits ± 10 V de corriente continua
Corriente: 0 - 10 mA (para el control de velocidad)
Producción de comunicación Se trata de un sistema de seguridad.
Puerto de salida 2 maneras de salida OC
Dimensión del controlador Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Tamaño de la instalación Cuadro de la muestra
Tamaño de la instalación del panel 180 × 66 mm
Características 1. Conecte hasta cuatro conjuntos de medidor de diámetro láser de un solo eje o medidor de diámetro láser de 2 ejes o dos medidores láser-CCD.
2. Funciones de visualización: mediciones en varios ejes.
+Toll, -Toll valor, etcétera.



No herramientas de la medida del diámetro del filamento del contacto para el equipo de medida del diámetro 2

                       Figura 3. Medidor de diámetro LDM1025



No herramientas de la medida del diámetro del filamento del contacto para el equipo de medida del diámetro 3

Figura 4. Medidor de medición del diámetro LDM2025



LDM2025 Medidor de diámetro láser compacto de doble eje

El tipo Medidor de diámetro láser compacto
Cabeza de medición El LDM2025
El controlador DDC-7202
Tamaño de la puerta 25 mm
Rango de medición 0.1 mm - 20 mm
Min Tamaño medido 0.1 mm
Tipo de láser

Rojo visual

Lasers semiconductores de 660 mm
Precisión ± 0,0005 mm
Repetibilidad 0.00015 mm
Velocidad de recogida de datos 800 veces por segundo
Velocidad máxima de exploración 82 m/s
Temperatura -10 - 50 °C
Humedad Entre 35% y 85%
Peso neto 3.0 kg
Dimensión La longitud de la banda es igual a la longitud de la banda.
Tipo de pantalla 4.3 pulgadas de pantalla táctil
Unidades de medición mm o pulgada
Resolución ajustable

0.0001 mm - 0,1 mm

0.00001 pulgadas - 0.01 pulgadas
Salida del relé de alarma 2 Terminal NO o NC
Salida analógica +TOL-,Tol de salida PIC de salida
Válvula de control: 16 bits ± 10 V de corriente continua
Corriente: 0 - 10 mA (para el control de velocidad)
Producción de comunicación Se trata de un sistema de seguridad.
Puerto de salida 2 maneras de salida OC
Dimensión del controlador Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1 y M2.
Tamaño de la instalación Cuadro de la muestra
Tamaño de la instalación del panel 180 × 66 mm
Características 1. Conecte hasta cuatro conjuntos de medidor de diámetro láser de un solo eje o medidor de diámetro láser de 2 ejes o dos medidores láser-CCD.
2. Funciones de visualización: mediciones en varios ejes.
+Toll, -Toll valor, etcétera.






No herramientas de la medida del diámetro del filamento del contacto para el equipo de medida del diámetro 4

Figura 5. Medidor de medición del diámetro LDM2025
