Datos del producto:
Pago y Envío Términos:
|
| Precisión de las mediciones: | ± 1 μm | Voltado de funcionamiento: | ~ 220V el ±15% 50 - 60Hz o por la petición |
|---|---|---|---|
| Número de modelo: | CDM03 | Utilización: | Máquina de prueba auto |
| El tipo: | Herramienta de medición | El color: | azul |
| Resaltar: | medida del diámetro del laser,medida del indicador del laser,maquinaria de la medida del diámetro del filamento |
||

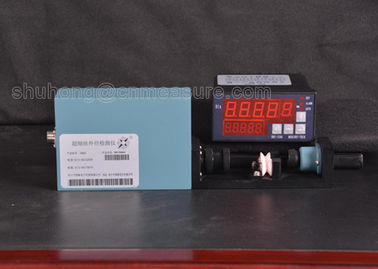

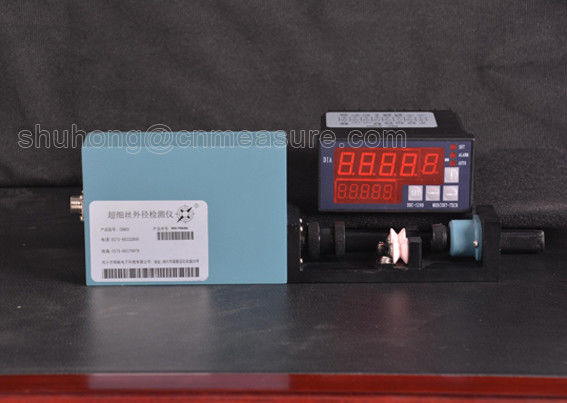

Medición del diámetro del filamentoMáquina de medición del diámetro del tejido de fibra, modelo CDM03
La máquina de medición del diámetro del filamento es el dispositivo de encuesta de alta precisión que utiliza el escaneo láser para llevar a cabo la medición en línea sin contacto.
Se utiliza principalmente en una variedad de cables, cables, líneas de producción de tuberías, para medir el diámetro exterior y ajustar la velocidad del tornillo del extrusor o la velocidad de tracción, para controlar el propósito de la OD.También se puede aplicar al diámetro exterior de la pieza de trabajo y medidas de tamaño.
1. Parámetros técnicos
| Modelo | Rango de medición | Diferenciación | Precisión |
| El LDM-25 | 0.2-20 mm | 0.001 | Las mediciones de las emisiones de gases de efecto invernadero se realizarán en el momento en que se produzca el ensayo. |
| El CDM-03 | 0.01-2 mm | 0.001 | Las mediciones de las emisiones de gases de efecto invernadero se realizarán en el momento en que se produzca el ensayo. |
2Los indicadores de rendimiento
Medición: escaneo láser
Laser: láser de semiconductor rojo visible
Potencia de salida del láser: < 2 mW
Válvulas de carga de los motores de combustión interna
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: < 85% de HRC
Modo de trabajo: continuo
Consumo de energía: < 30WDimensiones exteriores:
Las dimensiones:
CDM03 Cabeza de medición: 372 mm × 360 mm × 60 mm
LDM-25 Cabeza de medición: 461 mm × 80 mm × 200 mm
3. El dispositivo con las siguientes características
i. Se puede conectar PLC, ordenador industrial.
Se puede asignar RROFIBUS-DP y convertidor MODBUS y PLC, IPC Connect.
iii. Puede estar equipado con un mando a distancia DDC-3, DDC-5, en la extrusora y automático
Control de retroalimentación para controlar la tolerancia, mejorar la calidad del producto, reducir
el consumo.
4. Controlador de pantalla (modelo:DDC-5)
i. Se utilizará para visualización y control remotos.
ii. Aplicable a los motores de corriente continua y los motores VVVF.
iii.El controlador puede controlar la velocidad de la extrusora o del tractor de acuerdo con la tolerancia de diámetro.
Distancia de señal: más de 500 m
Válvula de salida: ± 10 V
Con RS485 se puede conectar a la industria de control de ordenadores PLC
El PROFIBUS-DP o el MODBUS
90 mm × 90 mm (modelo:DDC-5)
