Datos del producto:
Pago y Envío Términos:
|
| Resaltar: | Medidor de diámetro del láser del cable,Medidor de diámetro de alambre láser,medidor de diámetro láser del tubo |
||
|---|---|---|---|
Cables, tubos, diámetros láseres el tramo de encuesta de alta precisiónque utiliza el escaneo láser para llevar a cabo la medida en línea sin contacto.

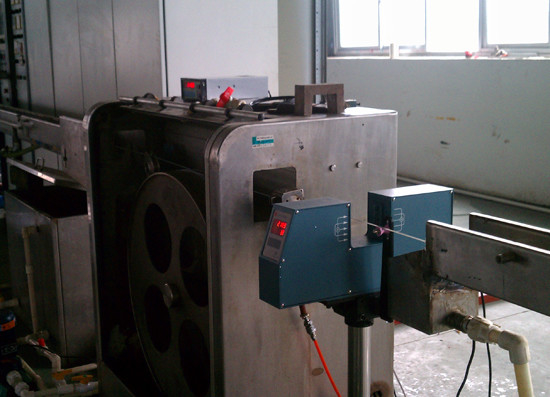

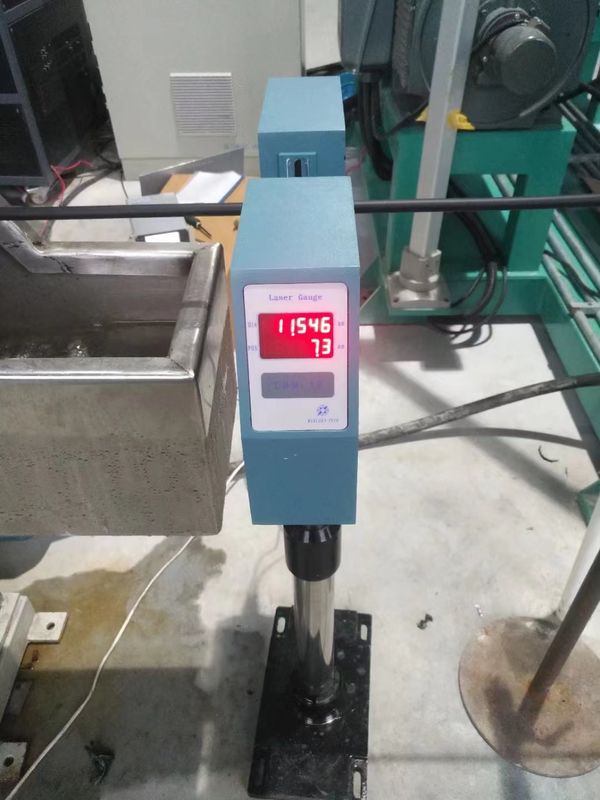

Principalmente utilizado en una variedad de cables, cables, línea de producción de tuberías, la medición deel diámetro exterior y ajustar la velocidad del tornillo del extrusor o la velocidad de tracción, para controlar elTambién puede aplicarse al diámetro exterior de la pieza de trabajo y al tamañolas mediciones.
1. Parámetros técnicos

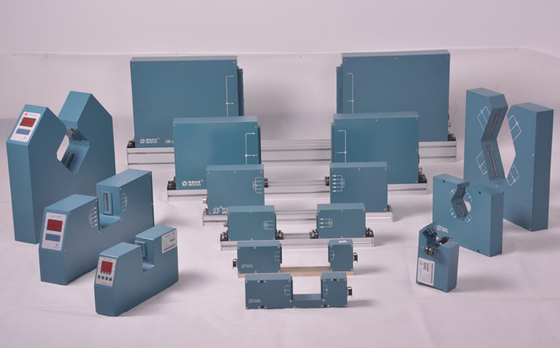

| Modelo | El LDM-25 | El LDM-50 | LDM-100B | El LDM-150 | ||
| Rango de medición | 0.2-20 mm | 0.2 a 45 mm | 0.2-95 mm | 0.2-145 mm | ||
| Tamaño mínimo | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | ||
| Tamaño máximo | 20 mm | 45 mm | 95 mm | Cuadrados | ||
| Precisión* | ±0.001 | ±0.002 | ±0.002 | ±0.01 | ||
| Repetibilidad** | 0.5Mm | 0.5Mm | 0.5Mm | 1Mm | ||
| Resolución | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | ||
| Dimensión | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | ||
| Unidades de medición | En el caso de los | En el caso de los | En el caso de los | En el caso de los | ||
| El poder | - 220 V±15%, entre 50 y 60 Hz | |||||
| Temperatura | -10 años~40°C | |||||
| Humedad | <85% de RH | |||||
|
Cabeza de calibre E/S en serie |
Estándar:Opciones RS485:RS232 / USB | |||||
| Protocolo de comunicación | Modbus y Profibus | |||||
| Preajustes | Diámetro, +Tol-,Tol, ajuste de la alarma | |||||
| Medición transparente | Opción | Opción | Opción | Opción | ||
| Salida de control | ||||||
| E/S en serie | Se trata de un sistema de seguridad. | |||||
| Análogos Producción | 16 bits±Salida de corriente continua de 10 V | |||||
| Salida del relé | 2 voltios libres (estado, tolerancia superior, tolerancia inferior) | |||||
2Los indicadores de rendimiento
Medición: escaneo láser
Laser: láser de semiconductor rojo visible
Potencia de salida del láser: < 2 mW
Válvulas de carga de los motores de combustión interna
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: < 85% de HRC
Modo de trabajo: continuo
Consumo de energía: < 30WDimensiones exteriores:
Dimensiones: LDM-25/LDM-50 Cabeza de medición: 461 mm × 80 mm × 200 mm
3. El dispositivo con las siguientes características
i. Se puede conectar PLC, ordenador industrial.
ii. RROFIBUS-DP puede ser asignado y el convertidor MODBUS y PLC, IPC Connect.
iii. Puede estar equipado con un mando a distancia DDC-3, DDC-5, en el extrusor y automático
Control de retroalimentación para controlar la tolerancia, mejorar la calidad del producto, reducir
el consumo.

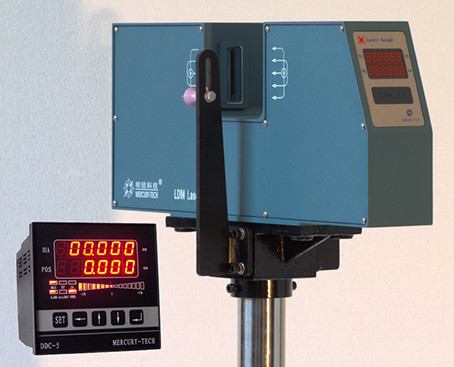

4Control de visualización (modelo: DDC-7202, DDC-5)
i. Se utilizará para visualización y control remotos.
ii. Aplicable a los motores de corriente continua y los motores VVVF.
iii.El controlador puede controlar la velocidad de la extrusora o del tractor de acuerdo con latolerancia del diámetro.
Distancia de señal: más de 500 m
Válvula de salida: ± 10 V
Con RS485 se puede conectar a la industria de control de ordenadores PLC
El PROFIBUS-DP o el MODBUS
Se puede seleccionar.
Las dimensiones exteriores son: 164 mm × 85 mm × 280 mm (Modelo:DDC-3)
100 mm × 100 mm × 120 mm (Modelo:DDC-5)
El tamaño del orificio de instalación: 152 mm×76 mm (Modelo:DDC-3)
90 mm × 90 mm (modelo:DDC-5)
