Dispositivo del regulador del diámetro de la unidad de medida del diámetro del laser del tubo del alambre del cable

Cable Wire Pipe Laser Diameter Measurement Unit Diameter Controller Device
Cable Wire Pipe Laser Diameter Measurement Unit Diameter Controller Device
video play

Ampliación de imagen :  Dispositivo del regulador del diámetro de la unidad de medida del diámetro del laser del tubo del alambre del cable

Datos del producto:
Lugar de origen: China Zhengzhou
Nombre de la marca: Mercury-tech
Certificación: CE ISO9001
Número de modelo: LDM-25 LDM-50 LDM-25XY LDM-50XY
Pago y Envío Términos:
Cantidad de orden mínima: 1 PC
Precio: negotiable
Detalles de empaquetado: Cuadro de madera o cartón
Tiempo de entrega: En tres días después de conseguir su pago
Condiciones de pago: T/T
Capacidad de la fuente: 500 Set / Sets por mes
Contacto
Descripción detallada del producto
Voltado de funcionamiento: ~ 220V el ±15% 50 - 60Hz según la petición El tipo: Herramienta de medición
El material: El metal tiempo de entrega: En tres días después de recibir su pago
Resolución: 0.001 mm Precisión de las mediciones: ± 0,001 mm
Resaltar:

grueso del indicador de la tubería

,

indicador del diámetro interior

,

unidad de medida del diámetro del laser del tubo

Dispositivo de control de diámetro de la unidad de medición del diámetro del láser del tubo de cable.

Especificaciones
1) Unidad de medición del diámetro láser de las tuberías de cable
Precisión: 0.001
3) Medición y control
4) Modelo LDM-25. el rango de medición del diámetro es de 0,1-20 mm
Modelo LDM-50. el rango de medición del diámetro es de 0,2-45mm



Dispositivo del regulador del diámetro de la unidad de medida del diámetro del laser del tubo del alambre del cable 0

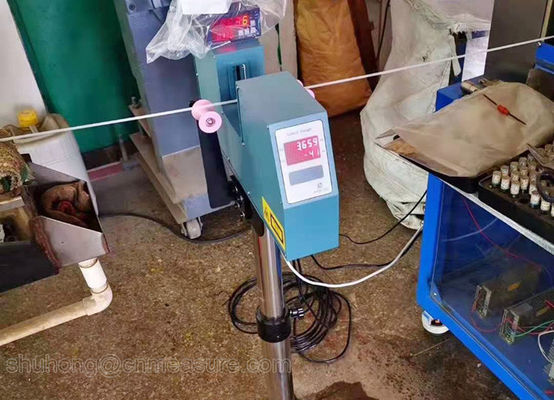

La unidad de medición del diámetro láser del tubo de cable es el dispositivo de alta precisión que utiliza el escaneo láser para realizar la medición en línea sin contacto.Se utiliza principalmente para medir el diámetro exterior y ajustar el tornillo de la extrusora o la velocidad de tracciónSe aplica para medir y controlar el diámetro de alambres metálicos, vidrio, tuberías, alambres y cables, etc.
También puede aplicarse al diámetro exterior de la pieza de trabajo y a las mediciones de tamaño.

Dispositivo del regulador del diámetro de la unidad de medida del diámetro del laser del tubo del alambre del cable 1



Dispositivo del regulador del diámetro de la unidad de medida del diámetro del laser del tubo del alambre del cable 2


1. Parámetros técnicos

Modelo El LDM-25 El LDM-50 El LDM-100 El LDM-150 El LDM-210 El LDM-380
Rango de medición 0.2-20 mm 0.2 a 45 mm 0.2-95 mm 0.2-145 mm 0.2-205 mm 0.2-375 mm
Tamaño mínimo 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm 0.2 mm
Tamaño máximo 20 mm 45 mm 95 mm Cuadrados 205 mm 375 mm
Precisión ±0.001 ±0.002 ±0.01 ±0.01 ±0.01 ±0.01
Resolución 0.001 mm 0.001 mm 0.001 mm 0.001 mm 0.001 mm 0.001 mm
Dimensión 48.5x20x8.5cm 48.5x20x8.5cm 62x25x6cm 92x29x9.5cm 121x36x8.5cm 45x50x8.5cm(¿Qué quieres decir?)
Unidades de medición En el caso de los En el caso de los En el caso de los En el caso de los En el caso de los En el caso de los
El poder - 220 V±15%, entre 50 y 60 Hz
Temperatura -10 años~40°C
Humedad <85% de RH

Cabeza de calibre

E/S en serie

 Estándar:Opciones RS485:RS232 / USB / Profibus
Preajustes Diámetro, +Tol-,Tol, ajuste de la alarma
Medición transparente Opción Opción Opción Opción Opción Opción
Salida de control
E/S en serie Se trata de un sistema de seguridad.
Análogos Producción 16 bits±Salida de corriente continua de 10 V
Salida del relé 2 voltios libres (estado, tolerancia superior, tolerancia inferior)



2Los indicadores de rendimiento
Medición: escaneo láser
Laser: láser de semiconductor rojo visible
Potencia de salida del láser: < 2 mW
Válvulas de carga de la corriente de corriente de la corriente de la corriente de la corriente de la corriente de la corriente de la corriente de la corriente de la corriente
Temperatura de funcionamiento: -10 ~ 40 grados Celsius
Humedad: < 85% de HRC
Modo de trabajo: continuo
Consumo de energía: < 30 W

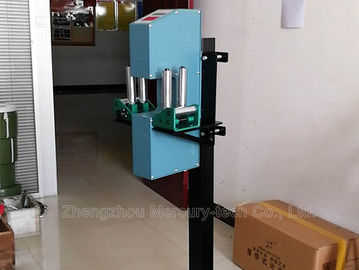

Las dimensiones:
LDM25/LDM50 Cabeza de medición: 461 mm (longitud) * 80 mm (ancho) * 200 mm (altura)
Tamaño del soporte: 350 mm * 200 mm * (700-1000) mm
La altura del centro de la posición de medición es de 900-1200 mm
La altura del soporte se puede ajustar.

Dispositivo del regulador del diámetro de la unidad de medida del diámetro del laser del tubo del alambre del cable 3

3. Controlador de pantalla
1) Se utiliza para visualización y control remoto.
2) Aplicable a los motores de corriente continua y los motores VVVF.
3) El controlador puede controlar la velocidad de la extrusora o del tractor de acuerdo con la tolerancia de diámetro.
4) Puede medir simultáneamente el diámetro exterior.
Distancia de la señal: más de 500 m
Válvula de salida: más/menos 10V
Con RS485 se puede conectar a la industria PLC controlando la computadora



Topo de cableadoDos ejesLa unidad de medición de diámetro láser es el dispositivo de alta precisión que utiliza el escaneo láser para realizar la medición en línea sin contacto.Es (es decir, eje X y eje Y) medir simultáneamente el diámetro en dos direcciones.
Es aplicable para medir y controlar el diámetro de cables metálicos, vidrio, tuberías, alambre y cable, etc. Supera la deficiencia de la medición bidireccional.La unidad de visualización puede mostrar simultáneamente el valor medio del diámetro y la redondez de alambre y tubería.

Dispositivo del regulador del diámetro de la unidad de medida del diámetro del laser del tubo del alambre del cable 4

1. Parámetros técnicos

Modelo Rango de medición Resolución Precisión
LDM-25XY 0.1 - 20 mm 0.001 0.001 mm
LDM-50XY 0.2 - 45 mm 0.001 0.002 mm
El LDM-60XY 0.2 - 55 mm 0.001 0.002 mm
LDM-100XY 0.2 - 95 mm 0.001 0.002 mm



Dispositivo del regulador del diámetro de la unidad de medida del diámetro del laser del tubo del alambre del cable 5
