Datos del producto:
Pago y Envío Términos:
|
| El tipo: | Herramienta de medición | El material: | El metal |
|---|---|---|---|
| Resolución: | 0.001 mm | tiempo de entrega: | en el plazo de 3 días |
| El poder: | 220 V, 50 Hz o según la solicitud | El color: | El azul |
| Resaltar: | medida electrónica del diámetro,medida del diámetro de alambre |
||

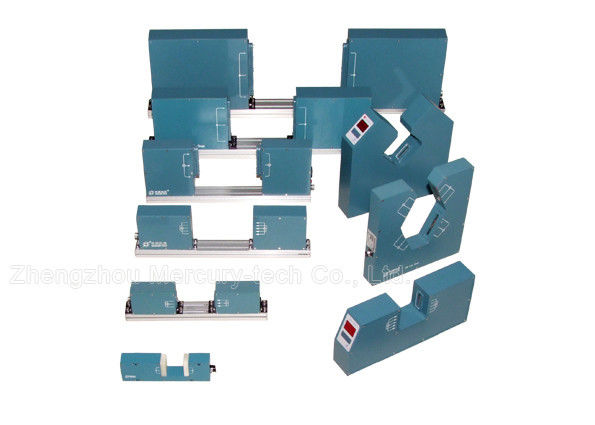

Medida del diámetro del cable de cable de láser Micrómetros de diámetro de láser Medidor de diámetro de láser profesional para medir el diámetro exterior del diámetro del láser para tubería de cable de alambre.

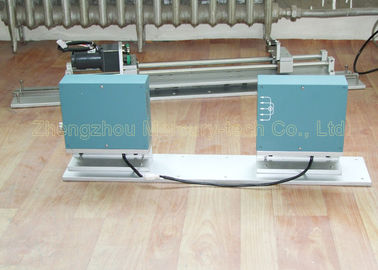

El medidor de diámetro láser de eje único es el dispositivo de encuesta de alta precisión que utiliza el escaneo láser para realizar la medición en línea sin contacto.
Se utiliza principalmente en una variedad de cables, cables, líneas de producción de tuberías, para medir el diámetro exterior y ajustar la velocidad del tornillo del extrusor o la velocidad de tracción, para controlar el propósito de la OD.También se puede aplicar al diámetro exterior de la pieza de trabajo y las medidas de tamaño.
Parámetros técnicos para el medidor de diámetro láser de eje único.
| Modelo | El LDM-25 | El LDM-50 | El LDM-100 | El LDM-150 | El LDM-210 | El LDM-380 | |||||
| Rango de medición | 0.2-20 mm | 0.2 a 45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Tamaño mínimo | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Tamaño máximo | 20 mm | 45 mm | 95 mm | Cuadrados | 205 mm | 375 mm | |||||
| Precisión | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Resolución | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Dimensión | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm(¿Qué quieres decir?) | |||||
| Unidades de medición | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | |||||
| El poder | - 220 V±15%, entre 50 y 60 Hz | ||||||||||
| Temperatura | -10 años~40°C | ||||||||||
| Humedad | <85% de RH | ||||||||||
|
Cabeza de calibre E/S en serie |
Estándar:Opciones RS485:RS232 / USB / Profibus | ||||||||||
| Preajustes | Diámetro, +Tol-,Tol, ajuste de la alarma | ||||||||||
| Medición transparente | Opción | Opción | Opción | Opción | Opción | Opción | |||||
| Salida de control | |||||||||||
| E/S en serie | Se trata de un sistema de seguridad. | ||||||||||
| Análogos Producción | 16 bits±Salida de corriente continua de 10 V | ||||||||||
| Salida del relé | 2 voltios libres (estado, tolerancia superior, tolerancia inferior) | ||||||||||
Dual Axis laser diameter measuring device is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. (Es decir, el eje X y el eje Y) mide simultáneamente el diámetro en dos direcciones.
Aplicable a cables metálicos, vidrio, tuberías, alambre y cable, etc. El diámetro de la medición y el control.Diámetro del tubo, redondez.
Parámetros técnicos para el medidor de diámetro láser de doble eje.
| Modelo | Rango de medición | Resolución | Precisión |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001 mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 0.002 mm |
| El LDM-60XY | 0.2 - 55 mm | 0.001 | 0.002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 0.002 mm |
Principales características
1 medición del diámetro del láser sin contacto, alta velocidad, alta precisión y buena repetibilidad.
2 Impresión en tiempo real del diámetro exterior y la redondez, mejora el control de calidad y la eficiencia de producción, reduce el desperdicio de materiales.
3 Varias funciones de señal de control digital y analógica, para lograr una producción totalmente automatizada.
4 Varias funciones preestablecidas,valor nominal, tolerancia superior e inferior, control de alarma preestablecido, fácil de operar.
5 Conexión de puerto de datos estándar lista, software compatible para facilitar el desarrollo del análisis de datos.
Principales características del controlador
1Se utiliza para la visualización y el control remoto.
2Puede controlar la velocidad de los motores de CC, el motor VVVF (extrusor o el tractor).
3Es adecuado para uso de laboratorio.
4Alarmará cuando el diámetro supere la tolerancia establecida.
5Con RS485 puede conectarse a un ordenador de control industrial PLC.
6. Dimensiones: 100 mm × 100 mm × 120 mm (Modelo:DDC-5)
Medidor de diámetro láser Rendimiento
Medición: escaneo láser
Laser: láser de semiconductor rojo visible
Potencia de salida del láser: < 2 mW
Modo de trabajo: continuo
Consumo de energía: < 30 W
Parámetro electrónico
Válvulas de carga de los motores de combustión interna
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: < 85% de HRC
El medidor de la serie LDM es la serie de productos clásica de Mercury-Tech, con décadas de innovación tecnológica y más de 1.000 clientes que utilizan estos productos, de alta precisión, producto confiable.Actualmente es el alambre, el cable, la medición de tuberías es la mejor opción.
