Datos del producto:
Pago y Envío Términos:
|
| Voltado de funcionamiento: | ~ 220V ± 15% 50 - 60Hz o según lo solicitado | Precisión de las mediciones: | 0.001 mm |
|---|---|---|---|
| Peso: | 27Kg (después de embalar) | Resolución: | 0.001 mm |
| El color: | azul | El material: | El metal |
| Resaltar: | indicador del diámetro interior,indicador del diámetro interior,indicador externo del diámetro del laser para el tubo |
||
Control de medición del diámetro del láser para extrusoras.

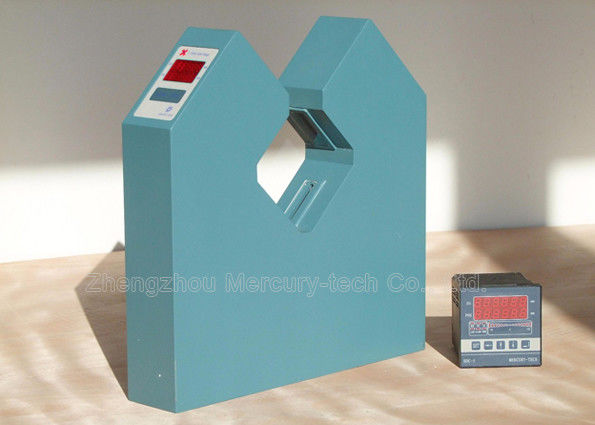

Dual Axis laser diameter gauge is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line survey. (Es decir, el eje X y el eje Y) mide simultáneamente el diámetro en dos direcciones.
Aplicable a cables metálicos, vidrio, tuberías, alambre y cable, etc. El diámetro de la medición y el control.Diámetro del tubo, redondez.
Imagen. Cabeza de medición LDM-25XY
Imagen. DDC-7200 Controlador de pantalla táctil para LDM-25XY
(Tiene versión en inglés)
Parámetros técnicos para el medidor de diámetro láser de doble eje.
| Modelo | Rango de medición | Resolución | Precisión |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001 mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 0.002 mm |
| El LDM-60XY | 0.2 - 55 mm | 0.001 | 0.002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 0.002 mm |

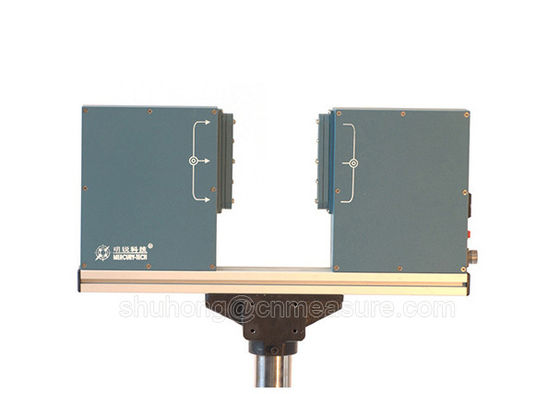

El medidor de diámetro de tubería láser de eje único es el instrumento de encuesta de alta precisión que utiliza el escaneo láser para llevar a cabo la medición en línea sin contacto.
Se utiliza principalmente en una variedad de cables, cables, líneas de producción de tuberías, para medir el diámetro exterior y ajustar la velocidad del tornillo del extrusor o la velocidad de tracción, para controlar el propósito de la OD.También se puede aplicar al diámetro exterior de la pieza de trabajo y las medidas de tamaño.
Parámetros técnicos para el medidor de diámetro láser de eje único.
| Modelo | El LDM-25 | El LDM-50 | El LDM-100 | El LDM-150 | El LDM-210 | El LDM-380 | |||||
| Rango de medición | 0.2-20 mm | 0.2 a 45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Tamaño mínimo | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Tamaño máximo | 20 mm | 45 mm | 95 mm | Cuadrados | 205 mm | 375 mm | |||||
| Precisión | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Resolución | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Dimensión | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm(¿Qué quieres decir?) | |||||
| Unidades de medición | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | |||||
| El poder | - 220 V±15%, entre 50 y 60 Hz | ||||||||||
| Temperatura | -10 años~40°C | ||||||||||
| Humedad | <85% de RH | ||||||||||
|
Cabeza de calibre E/S en serie |
Estándar:Opciones RS485:RS232 / USB / Profibus | ||||||||||
| Preajustes | Diámetro, +Tol-,Tol, ajuste de la alarma | ||||||||||
| Medición transparente | Opción | Opción | Opción | Opción | Opción | Opción | |||||
| Salida de control | |||||||||||
| E/S en serie | Se trata de un sistema de seguridad. | ||||||||||
| Análogos Producción | 16 bits±Salida de corriente continua de 10 V | ||||||||||
| Salida del relé | 2 voltios libres (estado, tolerancia superior, tolerancia inferior) | ||||||||||

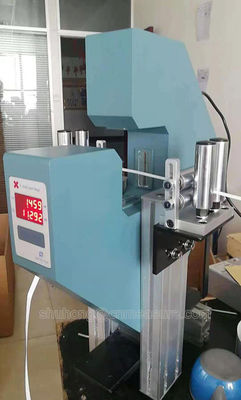

Imagen: medición en línea LDM-100B
Principales características
1 medición del diámetro del láser sin contacto, alta velocidad, alta precisión y buena repetibilidad.
2 Impresión en tiempo real del diámetro exterior y la redondez, mejora el control de calidad y la eficiencia de producción, reduce el desperdicio de materiales.
3 Varias funciones de señal de control digital y analógica, para lograr una producción totalmente automatizada.
4 Varias funciones preestablecidas,valor nominal, tolerancia superior e inferior, control de alarma preestablecido, fácil de operar.
5 Conexión de puerto de datos estándar lista, software compatible para facilitar el desarrollo del análisis de datos.
Principales características del controlador
1Se utiliza para la visualización y el control remoto.
2Puede controlar la velocidad de los motores de CC, el motor VVVF (extrusor o el tractor).
3Es adecuado para uso de laboratorio.
4Alarmará cuando el diámetro supere la tolerancia establecida.
5Con RS485 puede conectarse a un ordenador de control industrial PLC.
6. Dimensiones: 100 mm × 100 mm × 120 mm (Modelo:DDC-5)
Medidor de diámetro láser Rendimiento
Medición: escaneo láser
Laser: láser de semiconductor rojo visible
Potencia de salida del láser: < 2 mW
Modo de trabajo: continuo
Consumo de energía: < 30 W
Parámetro electrónico
Válvulas de carga de la unidad de carga de la unidad
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: < 85% de HRC
El medidor de la serie LDM es la serie de productos clásica de Mercury-Tech, con décadas de innovación tecnológica y más de 1.000 clientes que utilizan estos productos, de alta precisión, producto confiable.Actualmente es el alambre, el cable, la medición de tuberías es la mejor opción.
