Medidor láser de medición sin contacto para diámetro de alambre, cable y tubería.

La serie LDM Gauge es la serie de productos clásicos de Mercury-Tech, con décadas de innovación tecnológica y más de 1.000 clientes que utilizan estos productos, alta precisión, producto confiable. Actualmente es la mejor opción para la medición de alambre, cable y tubería.

El medidor de diámetro láser de un solo eje es la instalación de medición de alta precisión que utiliza el escaneo láser para realizar la medición en línea sin contacto.
Se utiliza principalmente en una variedad de líneas de producción de alambres, cables y tuberías, la medición del diámetro exterior y el ajuste de la velocidad del tornillo de la extrusora o la velocidad de tracción, para controlar el propósito del DE. También se puede aplicar al diámetro exterior de la pieza de trabajo y las mediciones de tamaño.


                                    Imagen. Modelo LDM-25 o LDM-50


Parámetros técnicos para el medidor de medición de diámetro láser de un solo eje.

                                                          Imagen. Modelo LDM-100B


El dispositivo de medición de diámetro láser de doble eje es la instalación de alta precisión que utiliza el escaneo láser para realizar la medición en línea sin contacto. Mide simultáneamente el diámetro en dos direcciones (es decir, eje X e Y).

Aplicable a alambres metálicos, vidrio, tuberías, alambres y cables, etc. La medición y el control del diámetro. Medición bidireccional, el promedio muestra que puede mostrar simultáneamente el diámetro del alambre, la tubería y la redondez.

Parámetros técnicos para el medidor de medición de diámetro láser de doble eje.

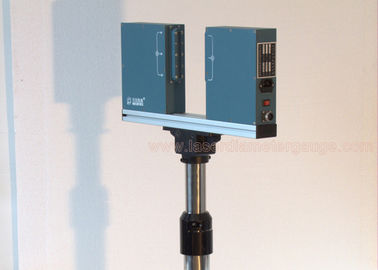

                             Imagen. LDM-25XY o LDM-50XY


Características principales
① Medición de diámetro láser sin contacto, alta velocidad, alta precisión y buena repetibilidad.
② Visualización en tiempo real del diámetro exterior y la redondez, mejora el control de calidad y la eficiencia de la producción, reduce el desperdicio de materiales.
③ Varias funciones de señal de control digital y analógica, para lograr una producción totalmente automatizada.
④ Varias funciones preestablecidas, valor nominal, tolerancia superior e inferior, preajustes de control de alarma, fáciles de operar.
⑤ Conexión de puerto de datos estándar lista, software compatible para la conveniencia del desarrollo del análisis de datos.

                                                Imagen. Modelo LDM-100XY


Características principales del controlador
1. Se utiliza para visualización y control remotos.
2. Puede controlar la velocidad de los motores de CC, motor VVVF (extrusora o el tractor).
3. Es adecuado para uso en laboratorio.
4. Emitirá una alarma cuando el diámetro supere la tolerancia establecida.
5. Con RS485 se puede conectar a la computadora de control de la industria PLC.
6. Dimensiones: 100mm×100mm×120mm (Modelo:DDC-5)

Rendimiento del medidor de medición de diámetro láser
Medición: Escaneo láser
Láser: Láser semiconductor rojo visible
Potencia de salida del láser: <2mW
Modo de trabajo: continuo
Consumo de energía: <30W
Parámetro electrónico
Tensión de funcionamiento: ~ 220V ± 15% 50 - 60Hz
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: <85% RH

La serie LDM Gauge es la serie de productos clásicos de Mercury-Tech, con décadas de innovación tecnológica y más de 1.000 clientes que utilizan estos productos, alta precisión, producto confiable. Actualmente es la mejor opción para la medición de alambre, cable y tubería.

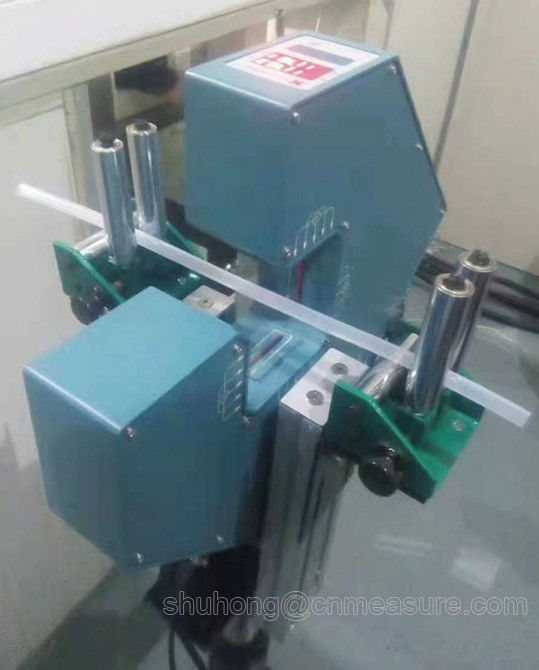

                                          Imagen. modelo LDM-60XY cabezal de medición
