Datos del producto:
Pago y Envío Términos:
|
| El tipo: | Herramienta de medición | Precisión de las mediciones: | ±0.0005mm |
|---|---|---|---|
| El material: | El metal | tiempo de entrega: | en el plazo de 3 días |
| El color: | El azul | Rango de medición del diámetro: | 0.1m m a 20m m |
| Resaltar: | medida del diámetro del laser,diámetro del indicador de alambre,solo dispositivo del diámetro del laser del eje |
||

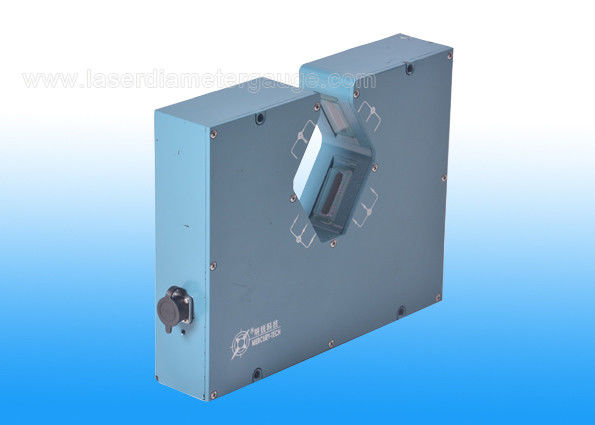

No herramientas de la medida del diámetro del laser del indicador del diámetro del laser del contacto LDM2025. Profesional que mide el gague externo del diámetro del laser del diámetro para el tubo del cable de alambre. (LDM1025 modelo LDM2025)
1. Una breve introducción
El solo dispositivo del diámetro del laser del acuerdo del eje LDM1025 es el plazo de la alto-exactitud que utiliza la exploración del laser para continuar sin contacto la medida en línea. Se utiliza principalmente en la medición del diámetro externo y el ajuste de la velocidad del tornillo o de la tracción del extrusor, para controlar el diámetro exterior.
El dispositivo dual del diámetro del laser del acuerdo del eje LDM2025 es el plazo de la alto-exactitud que utiliza la exploración del laser para continuar la medida en línea de los ninguno-contactos. (A saber eje de X y eje de Y) mide simultáneamente el diámetro en dos direcciones. Es supera shortcomming de la medida bidireccional. La unidad de visualización puede simultáneamente mostrar al diámetro valor medio y la redondez del alambre y del tubo.
2. Parámetros técnicos:
LDM1025 escogen el indicador compacto del diámetro del laser del eje
| Tipo | Indicador compacto del diámetro del laser |
| Cabeza de medición | LDM1025 |
| Regulador | DDC-7202 |
| Tamaño de la puerta | 25m m |
| Gama de medición | 0.1m m - 20m m |
| Tamaño medido minuto | 0.1m m |
| Tipo del laser |
Rojo visual Semi-Conductorlaser 660m m |
| Exactitud | ±0.0005mm |
| Repetibilidad | 0.00015m m |
| Velocidad de la recopilación de datos | 1400 veces/Sec |
| Velocidad máxima de la exploración | 82m/s |
| Temperatura | -10 - 50℃ |
| Humedad | el 35% - el 85% |
| Peso neto | 1.4Kg |
| Dimensión | 263.5×80×45m m |
| Tipo de exhibición | Pantalla táctil de 4,3 pulgadas |
| Unidades de medida | milímetro o pulgada |
| Resolución ajustable |
0.0001m m - 0.1m m 0,00001 pulgadas - 0,01 pulgadas |
| Salida de la retransmisión de la alarma | 2 terminal NINGÚN o del NC |
| Salida analógica | +TOL, - salida de la IMAGEN de la salida de Tol Voltaje del control: ± 10V DC de 16 pedazos Corriente: 0 - 10 mA (para el control de velocidad) |
| Salida de la comunicación | RS485 |
| Puerto de salida | Salida OC de 2 maneras |
| Dimensión del regulador | 190 × 270m m del × 86 |
| Tamaño de la instalación | 164 × 82m m |
| Tamaño de la instalación del panel | 180 × 66m m |
| Características | 1. Conecte hasta cuatro sistemas del indicador del diámetro del indicador del diámetro del laser de solo-AXIS o del laser de 2 ejes o del indicador dos laser-CCD. 2. funciones de la exhibición: medidas multiaxiales. +Tol, - valor de Tol, etc. |
LDM2025 se doblan indicador compacto del diámetro del laser del eje
| Tipo | Indicador compacto del diámetro del laser |
| Cabeza de medición | LDM2025 |
| Regulador | DDC-7202 |
| Tamaño de la puerta | 25m m |
| Gama de medición | 0.1m m - 20m m |
| Tamaño medido minuto | 0.1m m |
| Tipo del laser |
Rojo visual Semi-Conductorlaser 660m m |
| Exactitud | ±0.0005mm |
| Repetibilidad | 0.00015m m |
| Velocidad de la recopilación de datos | 800 veces/Sec |
| Velocidad máxima de la exploración | 82m/s |
| Temperatura | -10 - 50℃ |
| Humedad | el 35% - el 85% |
| Peso neto | 3.0Kg |
| Dimensión | 187×240×50m m |
| Tipo de exhibición | Pantalla táctil de 4,3 pulgadas |
| Unidades de medida | milímetro o pulgada |
| Resolución ajustable |
0.0001m m - 0.1m m 0,00001 pulgadas - 0,01 pulgadas |
| Salida de la retransmisión de la alarma | 2 terminal NINGÚN o del NC |
| Salida analógica | +TOL, - salida de la IMAGEN de la salida de Tol Voltaje del control: ± 10V DC de 16 pedazos Corriente: 0 - 10 mA (para el control de velocidad) |
| Salida de la comunicación | RS485 |
| Puerto de salida | Salida OC de 2 maneras |
| Dimensión del regulador | 190 × 270m m del × 86 |
| Tamaño de la instalación | 164 × 82m m |
| Tamaño de la instalación del panel | 180 × 66m m |
| Características | 1. Conecte hasta cuatro sistemas del indicador del diámetro del indicador del diámetro del laser de solo-AXIS o del laser de 2 ejes o del indicador dos laser-CCD. 2. funciones de la exhibición: medidas multiaxiales. +Tol, - valor de Tol, etc. |
