Consumo modelo del indicador de potencia del diámetro del laser de LDM-100XY < más/menos de 30W 220V

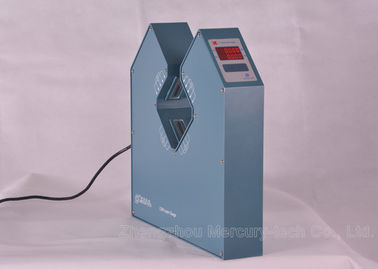

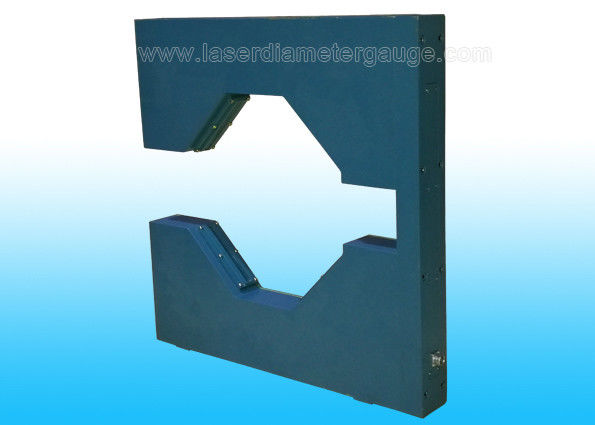

Modelo LDM-100XY Medidor láser de diámetro de doble eje Rango de diámetro exterior de 0,2 mm a 95 mm.

Medidor de diámetro láser bidimensional, puede medir y controlar en línea. (Modelo: LDM-25XY LDM-50XY LDM-60XY LDM-100XY). Medidor de diámetro láser profesional para medir el diámetro exterior de cables, alambres y tuberías.

El medidor de diámetro láser de doble eje es la instalación de alta precisión que utiliza el escaneo láser para llevar a cabo la medición en línea sin contacto. Mide simultáneamente el diámetro en dos direcciones (es decir, eje X e eje Y).
Aplicable a alambres metálicos, vidrio, tuberías, cables, etc. La medición y el control del diámetro. Medición bidireccional, el promedio muestra que puede mostrar simultáneamente el diámetro del alambre, la tubería y la redondez.

1. Parámetros técnicos

2. Características principales
① Medición de diámetro láser sin contacto, alta velocidad, alta precisión y buena repetibilidad.
② Visualización en tiempo real del diámetro exterior y la redondez, mejora el control de calidad y la eficiencia de la producción, reduce el desperdicio de materiales.
③ Varias funciones de señal de control digital y analógica, para lograr una producción totalmente automatizada.
④ Varias funciones preestablecidas, valor nominal, tolerancia superior e inferior, preajustes de control de alarma, fáciles de operar.
⑤ Conexión de puerto de datos estándar lista, software compatible para la conveniencia del desarrollo del análisis de datos.

3. Los indicadores de rendimiento
Medición: Escaneo láser
Láser: Láser semiconductor rojo visible
Potencia de salida del láser:<2mW

Voltaje de funcionamiento: ~ 220V más/menos 15% 50 - 60Hz
Temperatura de funcionamiento: -10 ~ 40 grados CelsiusHumedad:
<85% HR
Modo de trabajo: continuoConsumo de energía:<30Wr />
Dimensiones: Cabezal de medición LDM25XY/LDM50XY: 420 mm * 400 mm * 85 mm
Cabezal de medición LDM60XY: 380 mm * 380 mm * 60 mm

Soporte: 350 mm * 200 mm * (700-1000) mm
Altura de la posición central de medición: 900-1200 mm

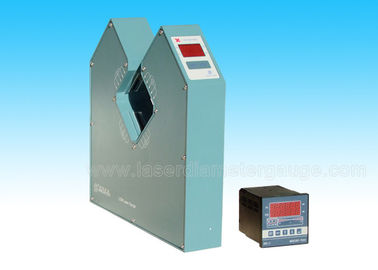

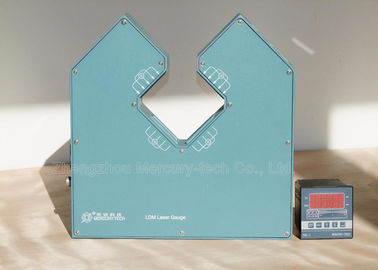

4. Características del controlador principal
1. Se utiliza para visualización y control remotos.
2. Puede controlar la velocidad de los motores de CC, motor VVVF (extrusora o tractor).
3. Es adecuado para uso en laboratorio.
4. Emitirá una alarma cuando el diámetro supere la tolerancia establecida.

5. Con RS485, se puede conectar a la computadora de control de la industria PLC.
