Datos del producto:
Pago y Envío Términos:
|
| El material: | El metal | Resolución: | 1 μm |
|---|---|---|---|
| Peso: | 24Kg (después de embalar) | Precisión de las mediciones: | ± 1 μm |
| Resaltar: | medida del diámetro del laser,medida del indicador del laser,solo indicador del diámetro del laser del eje |
||

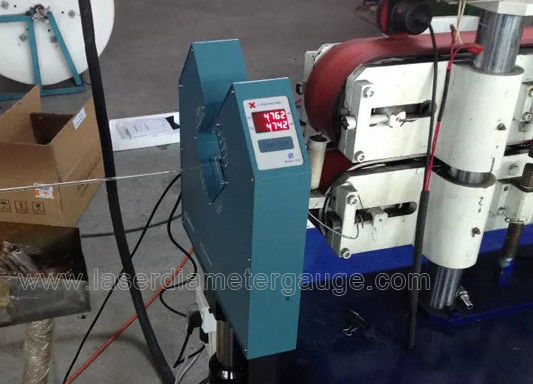

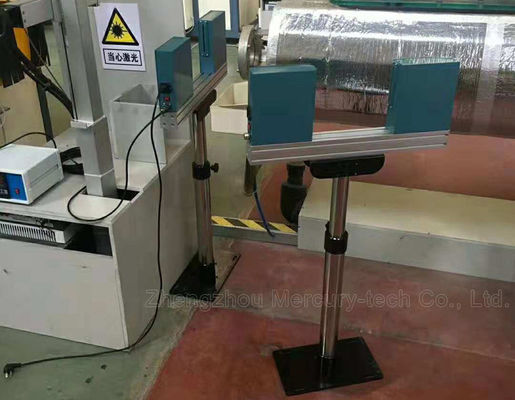

Medidor de diámetro láser para cables y tuberías
Medidor de diámetro láser de eje únicoes el ensayo de alta precisión que utiliza el escaneo láser para realizar la medición en línea sin contacto.
Se utiliza principalmente en una variedad de cables, cables, líneas de producción de tuberías, para medir el diámetro exterior y ajustar la velocidad del tornillo del extrusor o la velocidad de tracción, para controlar el propósito de la OD.También se puede aplicar al diámetro exterior de la pieza de trabajo y medidas de tamaño.
Parámetros técnicospara el dispositivo de medición del diámetro láser de eje único.
| Modelo | El LDM-25 | El LDM-50 | El LDM-100 | El LDM-150 | El LDM-210 | El LDM-380 | |||||
| Rango de medición | 0.2-20 mm | 0.2 a 45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Tamaño mínimo | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Tamaño máximo | 20 mm | 45 mm | 95 mm | Cuadrados | 205 mm | 375 mm | |||||
| Precisión | ± 0001 | ± 0002 | ± 001 | ± 001 | ± 001 | ± 001 | |||||
| Resolución | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Dimensión | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm (cuadro) | |||||
| Unidades de medición | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | |||||
| El poder | Las partidas de los componentes de las máquinas de ensamblaje de partículas de aluminio | ||||||||||
| Temperatura | -10 ~ 40 °C | ||||||||||
| Humedad | < 85% de HRC | ||||||||||
|
Cabeza de calibre E/S en serie |
Estándar: RS485 Opciones: RS232 / USB / Profibus | ||||||||||
| Preajustes | Diámetro, +Tol-,Tol, ajuste de la alarma | ||||||||||
| Medición transparente | Opción | Opción | Opción | Opción | Opción | Opción | |||||
| Salida de control | |||||||||||
| E/S en serie | Se trata de un sistema de seguridad. | ||||||||||
| Análogos Producción | Se aplicarán las siguientes medidas: | ||||||||||
| Salida del relé | 2 voltios libres (estado, tolerancia superior, tolerancia inferior) | ||||||||||
Medidor de diámetro láser de doble ejees la entrega de alta precisión que utiliza el escaneo láser para llevar es la entrega de la encuesta de alta precisión que utiliza el escaneo láser para llevar a cabo la encuesta en línea sin contacto.Es (es decir, eje X y eje Y) medir simultáneamente el diámetro en dos direcciones.
Aplicable a cables metálicos, vidrio, tuberías, alambre y cable, etc. El diámetro de la medición y el control.Diámetro del tubo, redondez.
Parámetros técnicospara el dispositivo de medición del diámetro láser de doble eje.
| Modelo | Rango de medición | Resolución | Precisión |
| LDM-25XY | 0.1 a 20 mm | 0.001 mm | ± 0,001 mm |
| LDM-50XY | 0.2 a 45 mm | 0.001 mm | ± 0,002 mm |
| El LDM-60XY | 0.2-55 mm | 0.001 mm | ± 0,002 mm |
Principales características
1 medición del diámetro del láser sin contacto, alta velocidad, alta precisión y buena repetibilidad.
2 Impresión en tiempo real del diámetro exterior y la redondez, mejora el control de calidad y la eficiencia de producción, reduce el desperdicio de materiales.
3 Varias funciones de señal de control digital y analógica, para lograr una producción totalmente automatizada.
4 Varias funciones preestablecidas, valor nominal, tolerancias superior e inferior, control de alarma preestablecido, fácil de operar.
5 Conexión de puerto de datos estándar lista, software compatible para facilitar el desarrollo del análisis de datos.
Principales características del controlador
1Se utiliza para la visualización y el control remoto.
2Puede controlar la velocidad de los motores de CC, el motor VVVF (extrusor o el tractor).
3Es adecuado para uso de laboratorio.
4Alarmará cuando el diámetro supere la tolerancia establecida.
5Con RS485 puede conectarse a un ordenador de control industrial PLC.
6. Dimensiones: 100 mm × 100 mm × 120 mm (Modelo:DDC-5)
dispositivo de medición del diámetro del láserDesempeño
Medición: escaneo láser
Laser: láser de semiconductor rojo visible
Potencia de salida del láser: < 2 mW
Modo de trabajo: continuo
Consumo de energía: < 30 W
Parámetro electrónico
Válvulas de carga de los motores de combustión interna
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: < 85% de HRC
El medidor de la serie LDM es la serie de productos clásica de Mercury-Tech, con décadas de innovación tecnológica y más de 1.000 clientes que utilizan estos productos, de alta precisión, producto confiable.Actualmente es el alambre, el cable, la medición de tuberías es la mejor opción.
