Micrómetro bidimensional del diámetro del laser para el tubo LDM-25XY/LDM-50X

Micrómetro láser bidimensional para diámetropara tuberías, puede medir y controlar en línea. (Modelo: LDM-25XY LDM-50XY LDM-60XY LDM-100XY).

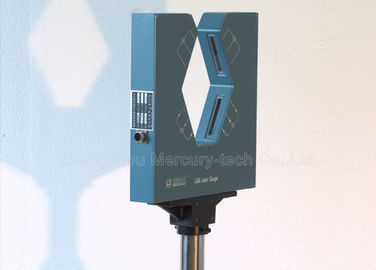

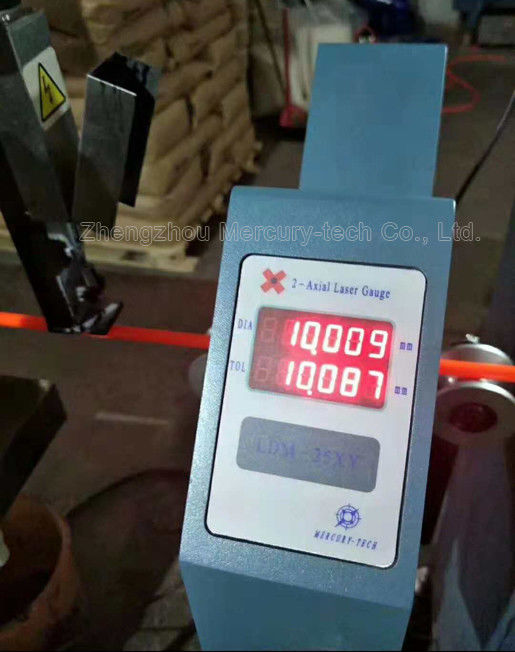

El micrómetro láser de doble eje es la instalación de alta precisión que utiliza el escaneo láser para llevar a cabo la medición en línea sin contacto. Mide simultáneamente el diámetro en dos direcciones (es decir, eje X e Y).
Aplicable a cables metálicos, vidrio, tuberías, alambres y cables, etc. El diámetro de la medición y el control. Medición bidireccional, el promedio muestra que puede mostrar simultáneamente el diámetro del alambre, la tubería y la redondez.

1. Parámetros técnicos

2. Características principales
① Medición de diámetro láser sin contacto, alta velocidad, alta precisión y buena repetibilidad.
② Visualización en tiempo real del diámetro exterior y la redondez, mejora el control de calidad y la eficiencia de la producción, reduce el desperdicio de materiales.
③ Varias funciones de señal de control digital y analógica, para lograr una producción totalmente automatizada.
④ Varias funciones preestablecidas, valor nominal, tolerancia superior e inferior, preajustes de control de alarma, fáciles de operar.
⑤ Conexión de puerto de datos estándar lista, software compatible para la conveniencia del desarrollo de análisis de datos.

3. Los indicadores de rendimiento
Medición: Escaneo láser
Láser: Láser semiconductor rojo visible
Potencia de salida del láser: <2mW
Tensión de funcionamiento: ~ 220V más/menos 15% 50 - 60Hz
Temperatura de funcionamiento: -10℃ a 40 grados Celsius
Humedad: <85% HR
Modo de trabajo: continuo
Consumo de energía: <30W
Dimensiones: Cabezal de medición LDM25XY/LDM50XY: 420mm * 400mm * 85mm
Cabezal de medición LDM60XY: 380mm * 380mm * 60mm
Soporte: 350mm * 200mm * (700-1000)mm
Altura de la posición central de medición: 900-1200mm

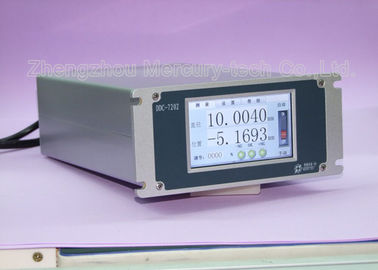

4. Características principales del controlador
1. Se utiliza para visualización y control remotos.
2. Puede controlar la velocidad de los motores de CC, motor VVVF (extrusora o tractor).
3. Es adecuado para uso en laboratorio.
4. Emitirá una alarma cuando el diámetro exceda la tolerancia establecida.
5. Con RS485, se puede conectar a una computadora de control industrial PLC.
6. Dimensiones: 100mm×100mm×120mm (Modelo: DDC-5)

La serie LDM Gauge es la serie de productos clásicos de Mercury-Tech, con décadas de innovación tecnológica y más de 1,000 clientes que utilizan estos productos, alta precisión, producto confiable. Actualmente es la mejor opción para la medición de alambres, cables y tuberías.
