Datos del producto:
Pago y Envío Términos:
|
| Rango de medición: | 0.1mm-20m m 0.2mm-45m m 0.2mm-55m m | Peso: | 24Kg (después de embalar) |
|---|---|---|---|
| Resolución: | 1 μm | El material: | El metal |
| El tipo: | Herramienta de medición | El color: | azul |
| Resaltar: | grueso del indicador de la tubería,indicador del diámetro interior,medida del diámetro del tubo del laser |
||

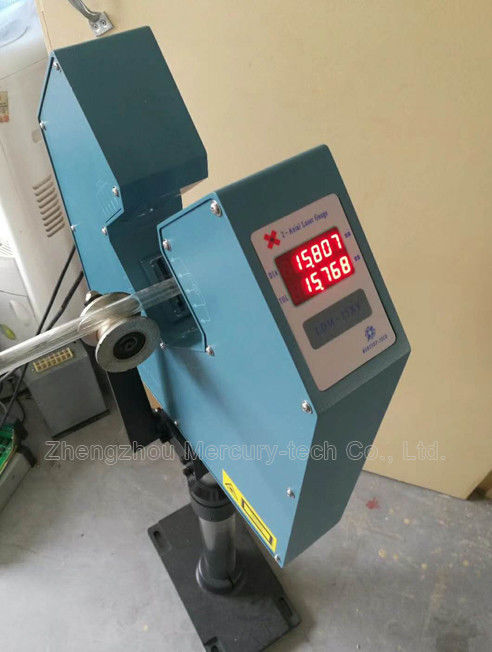

Medición del diámetro del material transparente y del tubo Medidor de diámetro láser.
El medidor de diámetro láser es el dispositivo de encuesta de alta precisión que utiliza el escaneo láser para llevar a cabo la medición en línea sin contacto.

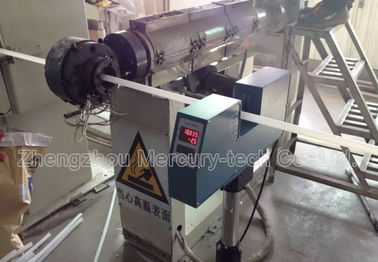

Se utiliza principalmente en una variedad de cables, cables, líneas de producción de tuberías, para medir el diámetro exterior y ajustar la velocidad del tornillo del extrusor o la velocidad de tracción, para controlar el propósito de la OD.También se puede aplicar al diámetro exterior de la pieza de trabajo y medidas de tamaño.
1. Parámetros técnicos
| Modelo | Rango de medición | Resolución | Precisión |
| LDM-25XYT | 0.1 a 20 mm | 0.001 mm | ± 0,001 mm |
| El LDM-50XYT | 0.2 a 45 mm | 0.001 mm | ± 0,002 mm |
| El LDM-60XYT | 0.2-55 mm | 0.001 mm | ± 0,002 mm |
| Modelo | LDM-25T | El LDM-50T | El LDM-100T | El LDM-150T | El LDM-210T | El LDM-380T | |||||
| Rango de medición | 0.2-20 mm | 0.2 a 45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Tamaño mínimo | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Tamaño máximo | 20 mm | 45 mm | 95 mm | Cuadrados | 205 mm | Es un 375. | |||||
| Precisión | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Resolución | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Dimensión | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121x36x8.5cm | 45x50x8.5cm(¿Qué quieres decir?) | |||||
| Unidades de medición | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | En el caso de los | |||||
| El poder | - 220 V±15%, entre 50 y 60 Hz | ||||||||||
| Temperatura | -10 años~40°C | ||||||||||
| Humedad | <85% de RH | ||||||||||
|
Cabeza de calibre E/S en serie |
Estándar:Opciones RS485:RS232 / USB / Profibus | ||||||||||
| Preajustes | Diámetro, +Tol-,Tol, ajuste de la alarma | ||||||||||
| Medición transparente | Opción | Opción | Opción | Opción | Opción | Opción | |||||
| Salida de control | |||||||||||
| E/S en serie | Se trata de un sistema de seguridad. | ||||||||||
| Análogos Producción | 16 bits±Salida de corriente continua de 10 V | ||||||||||
| Salida del relé | 2 voltios libres (estado, tolerancia superior, tolerancia inferior) | ||||||||||
Principales características
1 medición del diámetro del láser sin contacto, alta velocidad, alta precisión y buena repetibilidad.
2 Impresión en tiempo real del diámetro exterior y la redondez, mejora el control de calidad y la eficiencia de producción, reduce el desperdicio de materiales.
3 Varias funciones de señal de control digital y analógica, para lograr una producción totalmente automatizada.
4 Varias funciones preestablecidas, valor nominal, tolerancias superior e inferior, control de alarma preestablecido, fácil de operar.
5 Conexión de puerto de datos estándar lista, software compatible para facilitar el desarrollo del análisis de datos.
Principales características del controlador
1Se utiliza para la visualización y el control remoto.
2Puede controlar la velocidad de los motores de CC, el motor VVVF (extrusor o el tractor).
3Es adecuado para uso de laboratorio.
4Alarmará cuando el diámetro supere la tolerancia establecida.
5Con RS485 puede conectarse a un ordenador de control industrial PLC.
6. Dimensiones: 100 mm × 100 mm × 120 mm (Modelo:DDC-5)
El diámetro del láser mide el rendimiento del medidor
Medición: escaneo láser
Laser: láser de semiconductor rojo visible
Potencia de salida del láser: < 2 mW
Modo de trabajo: continuo
Consumo de energía: < 30 W
Parámetro electrónico
Válvulas de carga de los motores de combustión interna
Temperatura de funcionamiento: -10 ~ 40 °C
Humedad: < 85% de HRC
